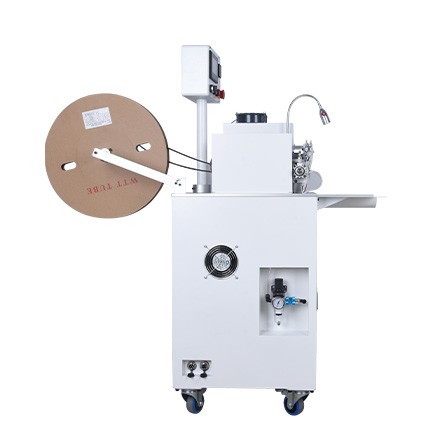

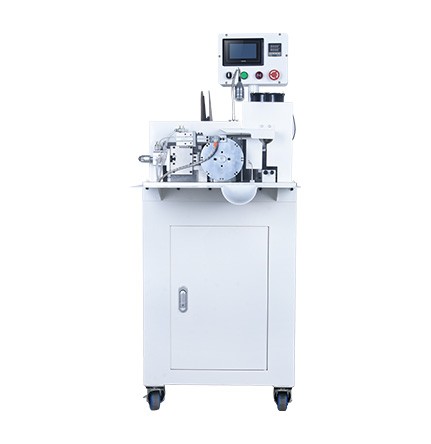

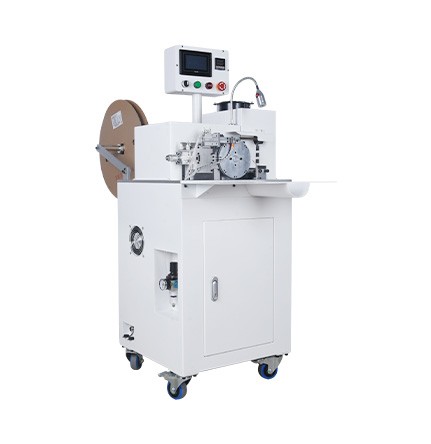

热缩套管烤管机
HS-RSJ

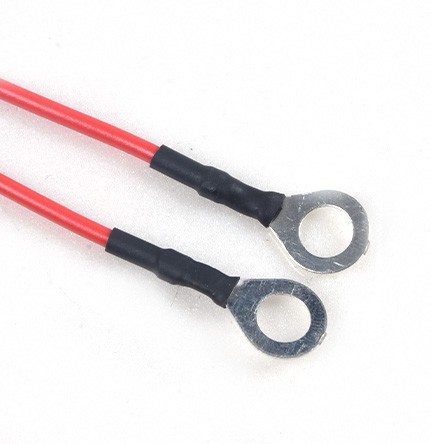

本机采用4.3寸彩色TFT工业自动化PLC,人机界面控制,操作简单, 工作稳定,效率高;热缩套管自动上料,可以自由设定烘烤长度,通过定位装置调节烘烤位置;产能可达 700-2500个端子/每小时(视人工上线速度和加工工艺而定),设备兼容性大,通过更换治具可以实现多种规格线材料加工;主要适应线束行业线材加工,一般电子元件和整车线束产品,电源线连接头,DC 插头要绝缘层或是家电行业无绝缘层端子使用。列如:行业中 187,250,110,基板端子等等使用范围广泛;
应用领域产品特点技术参数


本机采用4.3寸彩色TFT工业自动化PLC,人机界面控制,操作简单, 工作稳定,效率高;热缩套管自动上料,可以自由设定烘烤长度,通过定位装置调节烘烤位置;产能可达 700-2500个端子/每小时(视人工上线速度和加工工艺而定),设备兼容性大,通过更换治具可以实现多种规格线材料加工;主要适应线束行业线材加工,一般电子元件和整车线束产品,电源线连接头,DC 插头要绝缘层或是家电行业无绝缘层端子使用。列如:行业中 187,250,110,基板端子等等使用范围广泛;


功能特点

全部系列标配机械手自动取线装置(根据标准线材选择使用,不包含特殊线材自动取线);

数字调节温度控制,以及发热装置异常监控;

气压过低发热装置自动保护,延长使用寿命;

防止操作员参数调节错误,系统一键恢复;

设备名称

热缩套管烤管机

设备型号

HS-RSJ

外形尺寸

500*640*1300

重       量

78KG

运行周期

2.2秒

显示方式

4.3寸彩色TFT

工作功率

1350W

工作电源

AC220/50-60Hz

 烘烤长度

4MM-50MM(选配治具)

兼容范围

1.0φ/6.5φ标准(7.0以上定制)

储存温度

-20℃-60℃

运行温度

0℃-50℃

冷却方式

强制风冷

气压要求

5.5/6.5KPa

烘烤温度

200℃-380℃(通过温控器调节)

运行湿度

10%RH~90%RH(无凝露)

抗干扰能力

干扰电压:1500Vp-p 脉冲周期:1us 持续时间:1分钟

生产效率

3700-2500个/时(视人工上线速度和加工工艺而定)
