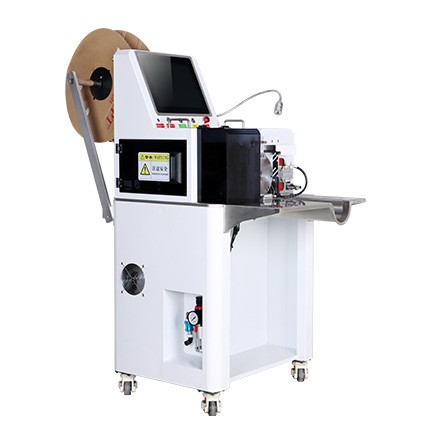

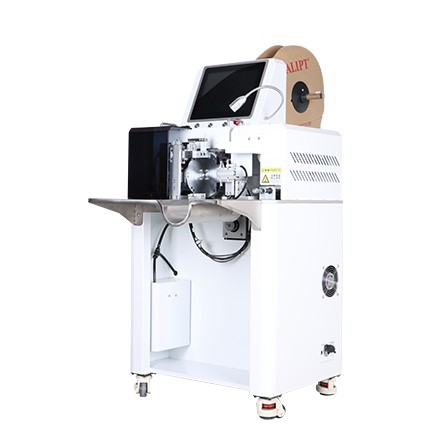

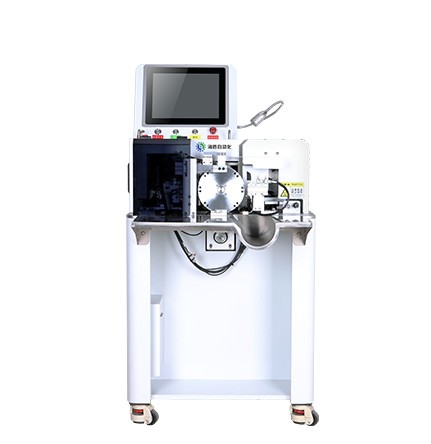

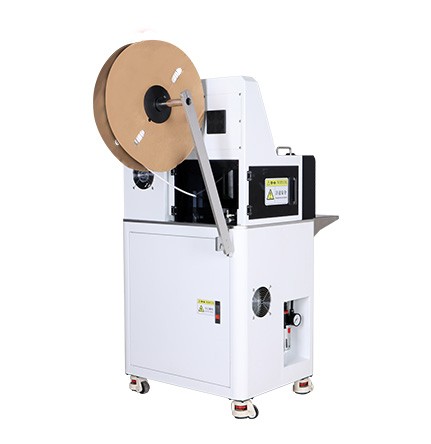

打印热缩套管机
HS-DYRSJ-35
本机采用12英寸多点式电容屏工业自动化PLC,工控一体机配合上位机软件控制,操作简单, 工作稳定效率高;通过上位机软件实现自动打印热缩管标签,并且字符可以自由设定,同时可以实现多芯线不同标签打印,热缩套管自动上料裁剪,配合治具自由设定烘烤长度,通过定位装置调节烘烤位置;产能可达 700-1500个端子/每小时(视人工上线速度和加工工艺而定);设备兼容性大,通过更换治具可以实现多种规格线材料加工;适应线束行业线材加工,一般电子元件和整车线束产品,电源线连接头,DC 插头要绝缘层或是家电行业无绝缘层端子使用。 例如:行业中 187,250,110,基板端子等等使用范围广泛
应用领域产品特点技术参数


本机采用12英寸多点式电容屏工业自动化PLC,工控一体机配合上位机软件控制,操作简单, 工作稳定,效率高;通过上位机软件实现自动打印热缩管标签,并且字符可以自由设定,同时可以实现多芯线不同标签打印, 热缩套管自动上料裁剪配合治具自由设定烘烤长度通过定位装置调节烘烤位置产能可达700-1500个端子/ 每小时(视人工上线速度和加工工艺而定);设备兼容性大,通过更换治具可以实现多种规格线材料加工;适应 线束行业线材加工,一般电子元件和整车线束产品,电源线连接头,DC插头要绝缘层或是家电行业无绝缘层端子使 用。 例如:行业中 187,250,110,基板端子等等使用范围广泛


功能特点

全部系列标配机械手自动取线装置(根据标准线材选择使用,不包含特殊线材自动取线);

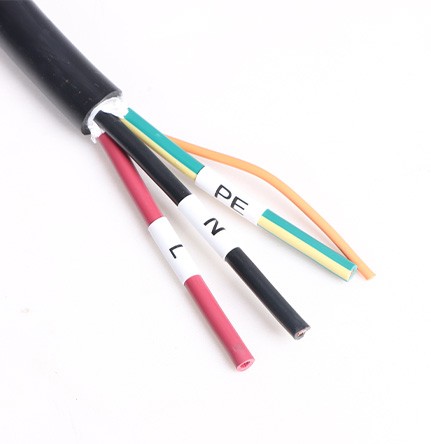

自动采用热转印打印技术,打印字体清晰,防水防油其打印精度 300dpi 并带自带记忆功能;

打印耗材为一体式色带卡扣式安装,简单易操作,且提供多种打印颜色,满足更多的工艺要求;

数字调节温度控制,以及发热装置异常监控;

气压过低发热装置自动保护,延长使用寿命;

防止操作员对感应参数调节错误,系统一键恢复

设备名称

打印热缩套管机

设备型号

HS-DYRSJ-35

外形尺寸

740*640*1270

重       量

82KG

运行周期

2.5秒

显示方式

12英寸多点式电容屏

工作功率

1450W

工作电源

AC220/50-60Hz

 烘烤长度

8MM-35MM(选配治具)

兼容范围

2.0φ/6.0φ标准

储存温度

-20℃-60℃

运行温度

0℃-50℃

冷却方式

强制风冷

气压要求

5.5/6.5KPa

烘烤温度

0℃-380℃(通过温控器调节)

运行湿度

10%RH~90%RH(无凝露)

抗干扰能力

干扰电压:1500Vp-p 脉冲周期:1us 持续时间:1分钟

生产效率

700-1500个/时(视人工上线速度和加工工艺而定)
