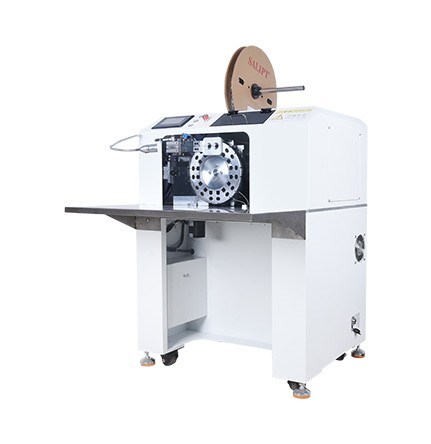

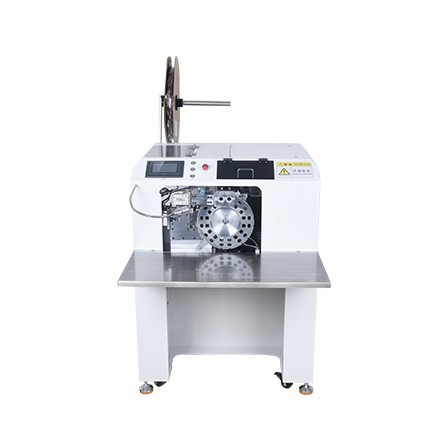

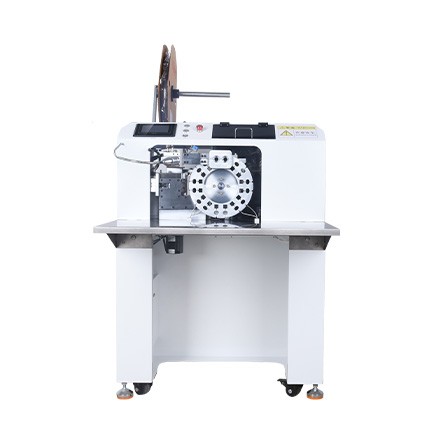

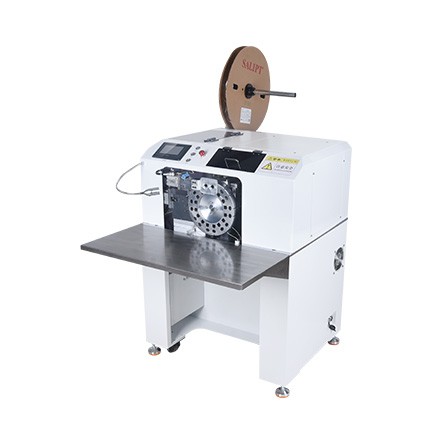

新能源大平方热缩套管机
HS-RSJ-100

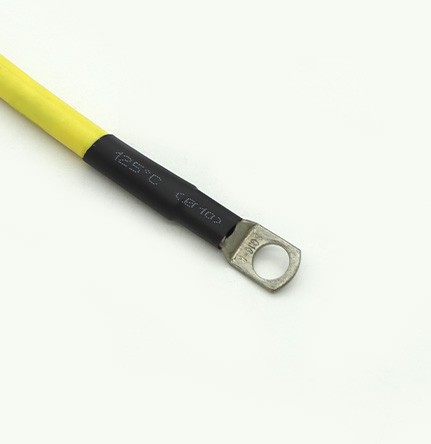

本机采用4.3寸彩色TFT,工业自动化PLC,人机界面控制,操作简单, 工作稳定,效率高;热缩套管自动上料,可以自由设定烘烤长度,通过定位装置调节烘烤位置。产能可达300-1000个端子/每小时(视人工上线速度和加工工艺而定),设备兼容性大,通过更换治具可以实现多种规格线材料加工;主要适应线束行业线材加工,一般大功率配电柜,新能源汽车线束,大平方动力线等产品,例如:充电桩连接线,大功率动力电池连接线,无绝缘层端子使用
应用领域产品特点技术参数


本机采用4.3寸彩色TFT,工业自动化PLC,人机界面控制,操作简单, 工作稳定,效率高;热缩套管自动上料,可以自由设定烘烤长度,通过定位装置调节烘烤位置。产能可达300-1000个端子/每小时(视人工上线速度和加工工艺而定),设备兼容性大,通过更换治具可以实现多种规格线材料加工;主要适应线束行业线材加工,一般大功率配电柜,新能源汽车线束,大平方动力线等产品,例如:充电桩连接线,大功率动力电池连接线,无绝缘层端子使用


功能特点

自动化 PLC 触摸屏控制电路,操作简单方便,工作稳定性好;

烘烤装置采用丝杠模组传动组件配合闭环电机,实现高精度定位烘烤,其烘烤位置通过数字任意调节;

烘烤方式采用双发热管上下对烤,不仅工作效率高,烘烤也更加均匀;

数字调节温度控制,以及发热装置异常监控,气压过低热装置自动保护,延长使用寿命;

防止操作员参数调节错误,系统一键恢复

设备名称

新能源大平方热缩套管机

设备型号

HS-RSJ-100

外形尺寸

950*750*1050

重       量

140KG

运行周期

 5.2秒

显示方式

4.3寸彩色TFT

工作功率

2350W

工作电源

AC220/50-60Hz

 烘烤长度

10MM-100MM(选配治具)

兼容范围

φ7.0/φ16扁热缩管

储存温度

-20℃-60℃

运行温度

0℃-50℃

冷却方式

强制风冷

气压要求

5.5/6.5KPa

烘烤温度

200℃-400℃(通过温控器调节)

运行湿度

10%RH~90%RH(无凝露)

抗干扰能力

干扰电压:1500Vp-p 脉冲周期:1us 持续时间:1分钟

生产效率

300-1000 个/时(视人工上线速度和加工工艺而定)
