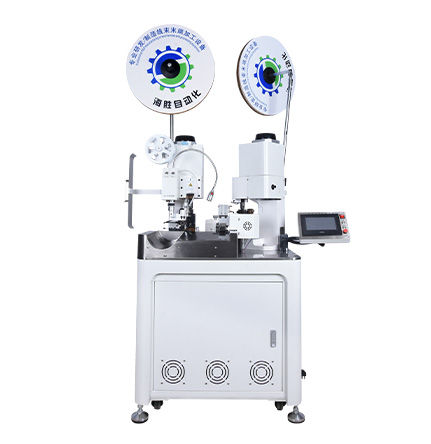

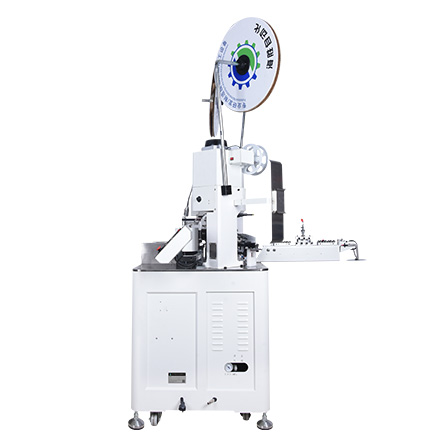

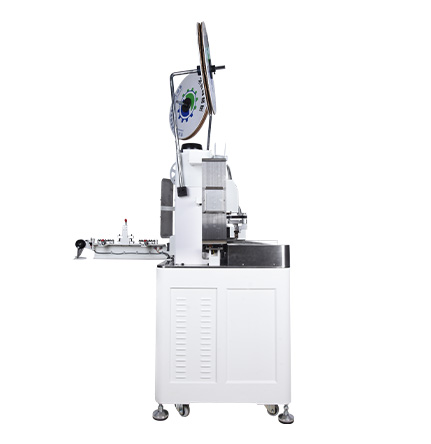

全自动双头端子压着机

HS-02

本机是为双头端子压着而设计的一款高性价比全自动压着机，拥有结构精巧，操作方便等特点。采用最新的 32位 Cortex-M3 内核处理器+大容量 FPGA 逻辑处理芯片双核架构，配合7寸台达触摸屏，操作简便、性能强大、稳定性高；步进驱动送线系统，精准、稳定；I/O 监控系统、检测系统，并显示故障原因，方便迅速排除故障，大大提高生产效率；本机适合AWG#18至AWG#28电子线材。

产品咨询获取报价

应用领域产品特点技术参数

uploads/image/20240826/1724666454.jpg

本机是为双头端子压着而设计的一款高性价比全自动压着机，拥有结构精巧，操作方便等特点。采用最新的 32位Cortex-M3内核处理器+大容量 FPGA 逻辑处理芯片双核架构，配合7寸台达触摸屏，操作简便、性能强大、稳定性高；步进驱动送线系统，精准、稳定；I/O 监控系统、检测系统，并显示故障原因，方便迅速排除故障，大大提高生产效率；本机适合AWG#18至AWG#28电子线材。

功能特点：

1. 32位Cortex-M3内核处理器+大容量FPGA逻辑处理芯片双核架构；

2. 步进与伺服驱动送线系统，精准、稳定；

3. 双头裁线、剥皮、打端、后端半剥集裁线机与端子机功能一体；

4. 支持 OTP直/横模，卡式模座方便更换；

5. 检测系统：对气压、线材打结、缺线、打端异常，实时检测；

6. 切断端子废料，废纸、线材剥废胶皮有收集机构，方便资源回收；

7. 操作简单，速度快，精度高、效率高。

型号	HS-02
名称	全自动双头端子压着机
功能	电线切断、单端剥皮、双端剥皮、单端打端、双端打端
特点	占地面积小、操作方便、高性价比、高精度、维护简单
外形尺寸	9407301480mm(不含支撑杆)
电源	AC220V 50Hz
功率	2.5kW
工作气压	0.6-0.8MPa
重量	≈280kg
显示方式	触摸屏
剥皮长度	前端剥皮：0-10mm 后端剥皮：0-10mm
切断长度	40mm-9999mm
切断精度	1mm+切断长度*0.2%以下
适用线材	AWG18-AWG28
压着能力	2T
压接行程	30mm
程序储存	100 条
检测功能	线材打结报警、缺线报警、端子压接报警，端子有无报警，气压有无报警
生产能力	3600条/小时（视长度而定）
