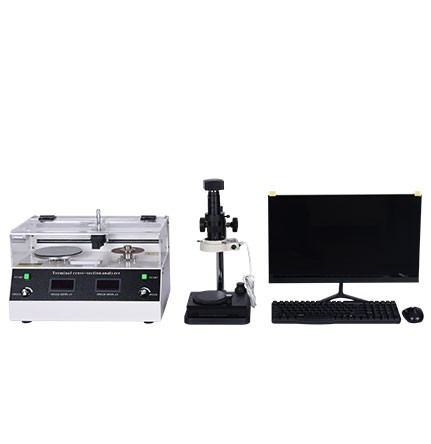

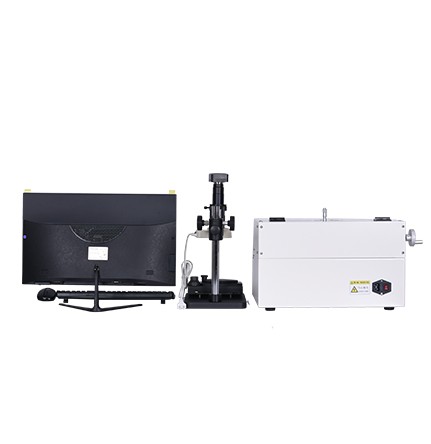

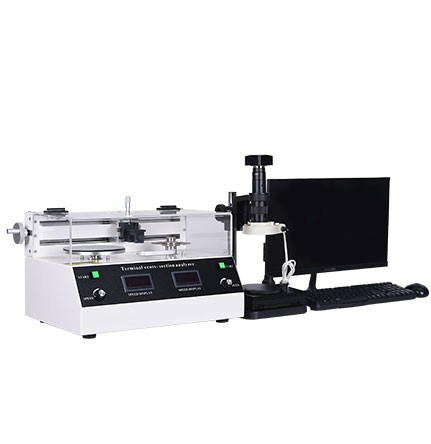

HS-Section 是新型端子截面分析仪，对线束端子产品而专门研发的一款精密检测分析设备。整套分析仪由端子切割、研磨一体系统、腐蚀清洗、断面图像采集系统、线束端子图片测量分析系统等单元组成。切割与研 磨全自动完成，使得端子切割与研磨面方向水平面一致；采用日本高清数字成像系统，清晰察看端子截面情况； 采用日本misumi 高精度滚珠丝杆传动技术和 Z 轴微调研磨技术，切割、研磨精度高；采用德国原装进口超薄 切割片技术，克服了传统刀具裁切使得端子变形的缺陷。适用于线材范围 0.01-120mm²。
功能特点
采用德国原装进口核心检测部件，使用寿命长；
采用新型端子压接状况快速分析技术；
采用无刷马达，能耗低、转换率高；
测量精度高、稳定性好；
使用维护方便
| 设备名称 | 端子截面分析仪 |
| 规格型号 | HS-Section |
| 外观尺寸 | 520×340×330 mm |
| 重 量 | 约30KG |
| 系统语言 | 中英文 |
| 工作电压 | AC220V 50Hz |
| 功 率 | 360W |
| 切 割 片 | Φ105X0.5mm |
| 切割打磨转速 | 0- 4000 rpm |
| 显 微 镜 | 0.7X~4.5X (连续定倍变焦镜头) |
| 变 倍 比 | 6.5 : 1 |
| 移动工作距离（显微镜） | 250mm |
| 成像系统 | 500 万日本高清 CCD 成像系统 |
| 测量精度 | 0.001mm |
| 截面范围 | 0.01 - 120mm2 切割范围 0.01 - 13mm |
